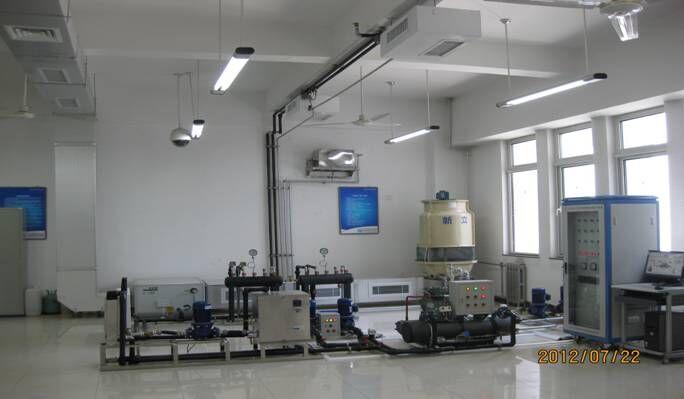

SB-12II型中央空調機實訓系統（工程型）
家用中央空調實訓考核裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。
一、特 點
1.系統終端處理機多樣化：采用天井式（嵌入式）、掛壁式、風機盤管三種形式的終端處理機組；讓學生了解室內機組的多樣化的結構形式。
2.每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。
3.系統的完整性、獨立性：與實際中的家用中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。
4.操作臺只需交流220V電源即可投入使用，占地面積小，節約用房、減少基建投資。
5.裝置直觀展示了家用中央空調的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
6.實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
7.設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
二、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜3.8kVA
4.外形尺寸：3400mm×1100mm×2100mm
5.制冷劑類型：R410a
6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本組成
充分地展示了中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。
1.裝置底盤采用加強鈑金結構設計，框架采用鋁型材結合鋁塑板封面組成。
2.智能溫度控制器3套：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成制冷、制熱、停機等功能；顯示工作狀態和便于觀察被空調房間內溫度，操作方便。
3.工作流程圖板套工作流程圖板詳細說明制冷系統流程、監測點溫度、系統壓力、工作狀態指示、系統部件說明。
4.測量儀表1套：配備指針式真空壓力表、溫度顯示儀表等。
四、裝置的基本配置
PLC模塊分為從站模塊和主站模塊。從站模塊用于實現對中央空調的過程進行實時控制，從站模塊的配置為：
FX2N-48MR：從站PLC主機，用于控制相應的繼電器和接觸器，實現對中央空調模型系統的壓縮機、冷卻水泵、冷凍水泵、風機等執行機構的邏輯控制。FX2N-48MR，屬于繼電器輸出（R）型的PLC，交流和直流負載用，關斷頻率低（ON←→OFF，約10ms），動作頻率最大10HZ/秒；允許通過電流為2A/點，有接點，機械絕緣，廣泛用于各種工業控制現場。
FX2N-2AD功能模塊：用于采集中央空調模型系統的溫度信號，最大可以實現2路溫度信號同時進行采集。
FX2N-32CCL功能模塊：作為CC-LINK的從站模塊，與主站模塊的PLC進行現場總線通訊。
五、 關鍵配套件
1，PLC的主要技術參數：
主站模塊的配置為：
FX2N-48MR：主站PLC主機，與上位計算機進行連接，將從站PLC及其控制和采集的中央空調運行參數顯示到上位計算機上面，上位計算機安裝有組態軟件。
FX2N-48CCL：作為CC-LINK的主站模塊，與從站模塊的PLC進行現場總線通訊。
（2）觸摸屏模塊
觸摸屏模塊采用三菱觸摸屏GT1155，5.7寸，256色。觸摸屏與PLC從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。
（3）繼電器模塊
繼電器模塊，安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對中央空調實驗設備進行過程控制。繼電器元件采用正泰品牌。
（4）儀表模塊
儀表模塊，分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用于監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等制冷元件的溫度。
a.三相帶漏電保護總開關;b.三相電源保險絲;c.壓縮機電壓指示;d.壓縮機電流指示;e.模擬鍋爐電流指示;f.冷水水泵壓力指示;g.熱水水泵運行指示; h.冷卻水水泵運行指示;i.空氣調節風機電流指示;j.壓縮機工作指示;k.模擬鍋爐工作指示;l.冷凍水水泵工作指示;m.冷卻塔工作指示;n.冷卻塔風機工作指示;o.空氣調節風機工作指示;p.數顯冷凍水水溫調節指示;q.數顯熱水水溫指示;r.數顯冷卻指示;s.制冷開關;t.數顯冷水水溫高調節指示;u.制熱開關;v.數顯熱水水溫調節指示。
5）按鈕及信號模塊
按鈕及信號模塊，安裝有模式切換開關（自動、手動兩種模式）、按鈕、指示燈，用于操控中央空調的運行，如：壓縮機啟動停止，主風機啟動停止等。按鈕及信號模塊，既可與繼電器模塊連接實現繼電器回路控制，也可與PLC連接實現PLC回路控制。
六、中央空調主機系統
制冷系統主要組成：壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、制冷水泵。
制熱系統主要組成：電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。
（1）具有蒸汽壓縮式集中式和半集中式中央空調系統的功能，主要由冷源系統、熱源系統、空氣處理及配送系統及控制與顯示系統等組成�？蓾M足學校既能開出驗證性實驗，也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需，能實現一機多用。
（2）制冷系統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、干燥過濾器和壓力表等部分組成。管路中串接有視液鏡，可觀察制冷劑物理狀態和流動方向。管路中串接的電磁閥，作為制冷系統通斷控制部件，高低壓力表顯示高壓壓力和低壓壓力。
冷卻水循環系統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成，用于吸收冷凝器中制冷劑散發的熱量。
（3）冷媒水循環系統主要由冷媒水泵及循環管路等部分組成，用于將蒸發器中制冷劑蒸發產生的冷量輸送給模擬用戶。
（4）具有熱源系統模塊。供熱系統由1臺模擬鍋爐、1臺熱水泵、1套板式換熱器等組成。
空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調系統主要由冷熱交換器、風柜、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風柜內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端（模擬房）而達到制冷（制熱）的目的。半集中式空調系統主要由風機盤管組成；工作時，盤管內根據需要流動的冷水（或熱水），風機把室內空氣吸進機組，經過濾后再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度、濕
額定功率ＨＰ
七、系統配置清單
|
序號 |
項目（設備名稱） |
數量 |
備注 | |
|
中央空調教具機組 | ||||
|
1 |
中央空調主機（8P冷水機半封閉式壓縮機，，水冷式殼式冷凝器。壓力控制器，油液分離器。壓力膨脹閥 |
1 |
8P水冷半封閉式機組ZR94KCT-FD | |
|
2 |
新風空調管道組 |
1 |
||
|
3 |
制冷和制熱管道組 |
1 |
||
|
4 |
冷凍水回水泵 |
2 |
550W立式水泵 | |
|
5 |
電熱鍋爐組 2000W 3.5A |
1 |
||
|
6 |
消聲靜壓箱 |
1 |
||
|
7 |
冷熱交換器 |
1 |
||
|
8 |
冷凝器 |
1 |
5P殼式冷凝器 | |
|
9 |
膨漲水箱 |
1 |
不銹鋼400*300*300 | |
|
10 |
冷卻塔 |
1 |
4T水冷 | |
|
11 |
冷卻風機 |
1 |
220V | |
|
12 |
冷卻水回水泵 550W立式管道水泵 |
2只 |
||
|
13 |
空調模擬房 |
1 |
學校教室 | |
|
14 |
風機盤管機組 |
3個 |
1P水冷機 | |
|
15 |
制冷、制熱溫度探測器 |
6 |
||
|
16 |
風道管路 |
1 |
1000*300*50010米 | |
|
17 |
風管掛架 |
10 |
定做 | |
|
18 |
鐵質通風管路 |
5 |
1000*300*500 | |
|
19 |
控制箱配電柜800×600×1700mm (內置1臺三菱PLC FX1N－40MR及相關繼電器、控制開關、指示燈、標準通信接口和配套設備) |
1 |
800*700*1600 | |
|
20 |
壓力模塊 |
FX4AD |
品牌:三菱；原產地: | |
|
21 |
PLC FX2N-2AD功能模塊：用于采集中央空調模型系統的溫度信號，最大可以實現2路溫度信號同時進行采集 |
1 |
||
|
22 |
出風口 |
3 |
||
|
23 |
觸摸屏： GT1155(5.7寸，256色) |
1 |
。 | |
|
24 |
保溫管8分管100米 |
1 |
以工程實用為數 | |
|
25 |
PPR水路管件8分管100米 |
1 |
以工程實用為數 | |
|
26 |
水壓表 |
8 |
||
|
27 |
散流器 |
6 |
||
|
28 |
使用說明書 |
1 |
||
|
29 |
計算機V2200型臺式電腦，200G硬盤，1GDDI內存，17寸液晶顯示器，英特爾酷睿2雙核處理器 E1200；集成高性能3D顯卡顯卡；10M-100M網卡；USB 2.0接口；USB光電鼠標；功能鍵盤。 |
1 |
自備 | |
|
30 |
常用電工工具 |
1 |
||
6
|
序號 |
項目（設備名稱） |
數量 |
備注 |
|
|
|||
|
31 |
分水器 |
20L |
一進三出 |
|
32 |
集水器 |
20L |
一進三出 |
|
33 |
空氣處理系統，1套送風管，1套回風管及相關配套設備） |
1 |
|
|
34 |
防火閥 |
|
|
|
35 |
消聲靜壓箱
,1組織氣流使之分布均勻。 |
1 |
|
|
36 |
散流器 |
3 |
|
|
|
|||
|
|
|
|
|
|
33 |
工程材料 |
1 |
以現場安裝而定 |
|
38 |
中央空調PLC應用程序） |
1 |
|
|
39 |
工業組態軟件 |
1 |
|
|
40 |
PLC編程軟件 |
8 |
|
|
41 |
中央空調PLC應用程序 |
1 |
|
|
42 |
中央空調組態應用程序 |
1 |
|
|
43 |
可移動式學生終端計算機臺架 （鋼木結構≥ 550×550×900 m |
1 |
|
